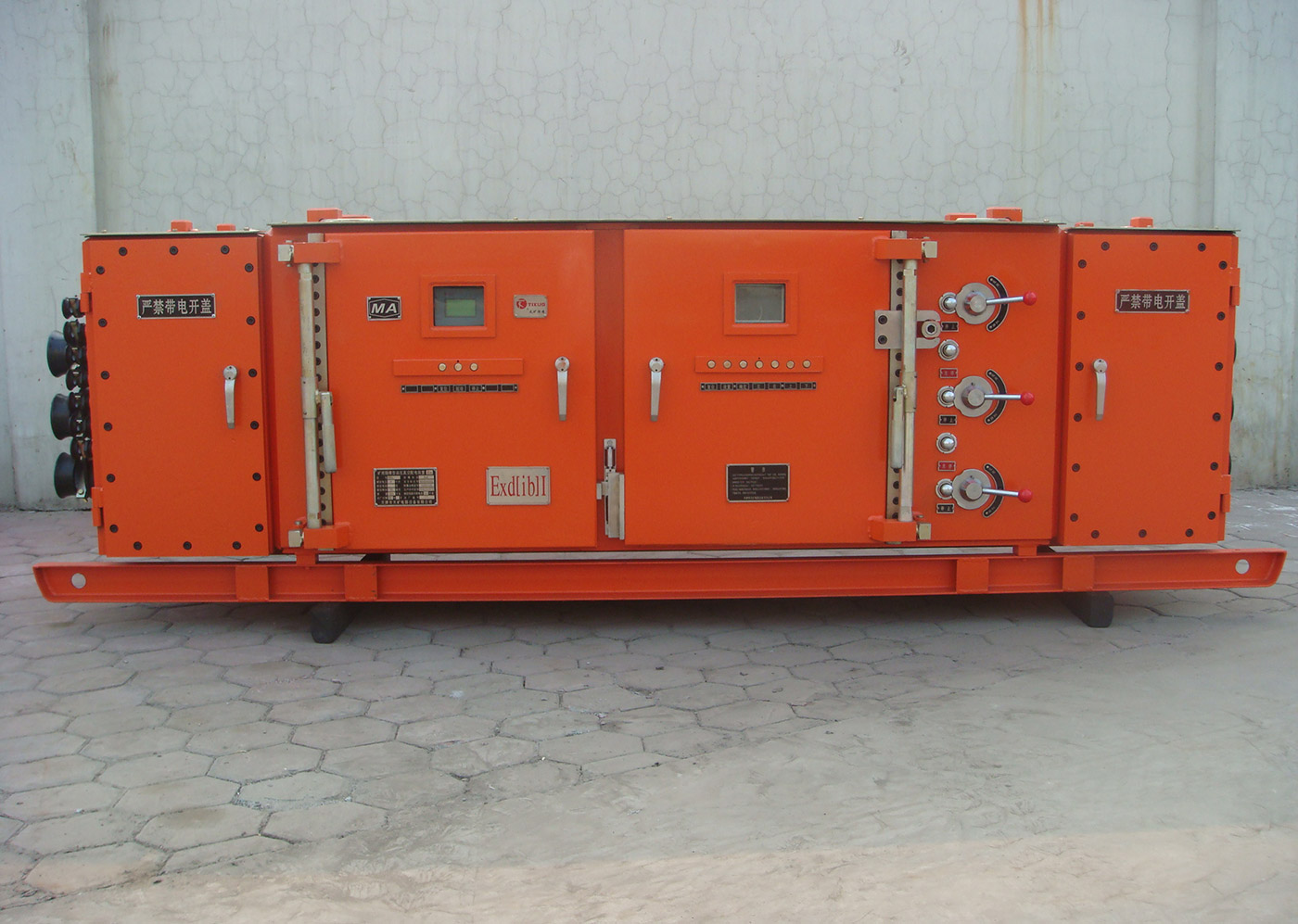

礦用隔爆兼本質安全型組合開關

一、 用途：
QJZ—□/3300（1140、660）系列礦用隔爆兼本質安全型組合開關，適用于含有沼氣和煤塵的煤礦井下，在交流50Hz、額定電壓至3300V或1140V的線路中，對三相鼠籠型異步電動機的起動、停止進行控制和保護，同時對電動機及其支路實施保護，組合開關對所控電機可以實現單臺控制、多臺順序控制和雙機雙速控制。并在停機時通過隔離開關改變電機的相序。
二、 結構、保護和顯示功能
整體結構為長方形，分進線腔、主控腔、出線腔。主控腔的開門機構為止口型隔爆機構，鉸鏈靈活，開啟、關閉輕便，進、出線腔的開門機構為螺絲緊固結構。主控腔內將控制回路、隔離開關分成若干單元，采用壁掛導軌式結構，在保證電氣指標與整體結構布局合理的前提下，具有隔離開關、單元回路拆卸容易，維修方便。 先導回路采用本質安全型電路，能防止控制線路短路或接地等引起的自起動事故的發生； 控制與保護部分采用德國西門子的可編程控制器S7-200作為核心控制部件對系統進行實時監控，并進行漏電閉鎖、過載、短路、過/欠壓等保護，具有智能化程度高，性能穩定、動作可靠、維修調試方便等優點； 顯示部分采用中文方式，可對組合開關進行控制方式和參數的設定，工作狀態和故障類型的顯示和記憶。并具有良好的人機界面，大大提高了故障判斷和排除的效率； 所有模擬信號全部處理為數字信號，具有抗干擾能力強、控制可靠、準確等特點
